信捷触摸屏与台达PLC之间无线通信实例
信捷触摸屏与台达PLC之间无线通信实例
★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。
本方案可以作为信捷触摸屏与台达PLC之间在台达专用协议下将有线通讯改为无线通讯的应用实例。
此方案中信捷TG765触摸屏作为主站，台达DVP-32EH PLC作为从站，采用西安达泰电子日系PLC无线通讯终端——DTD435MA-V384，作为实现无线通讯的硬件设备。只需简单接线，无需更改PLC程序，便可实现无线通讯。
一、方案概述
通过达泰DTD435MA-V384可以很方便的实现触摸屏和PLC之间自组网无线通讯，无需依托外部网络环境，也不需要更改原有程序，简单接线便可实现通讯。
无线网络图 ▼
PLC无线通信，485串口无线通信，无线MODBUS通信模块，组态无线连接plc，台达plc无线通信模块，485转无线，plc无线模块
二、测试设备与参数
● 主站设备：信捷触摸屏TG765系列 × 1台
● 从站设备：台达DVP-32EH系列PLC × 1台
● 达泰电子日系PLC无线通讯终端——DTD435MA-V384 × 2块
● 通讯协议：台达专用协议
● 主从关系：1主1从
● 通讯接口：Rs232接口（串口）
● 供电：9-24VDC
● 传输距离：100米，500米，1KM，3KM，20KM

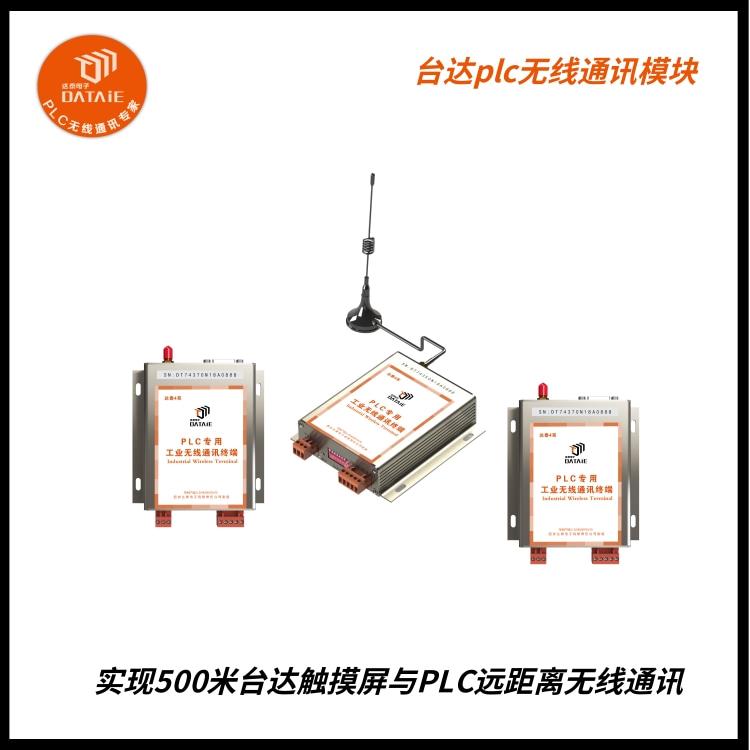

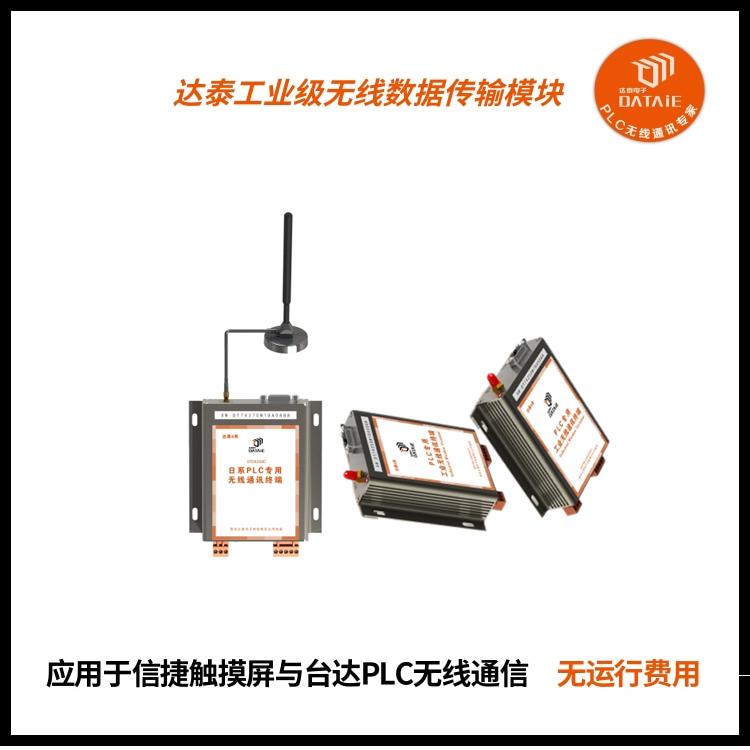

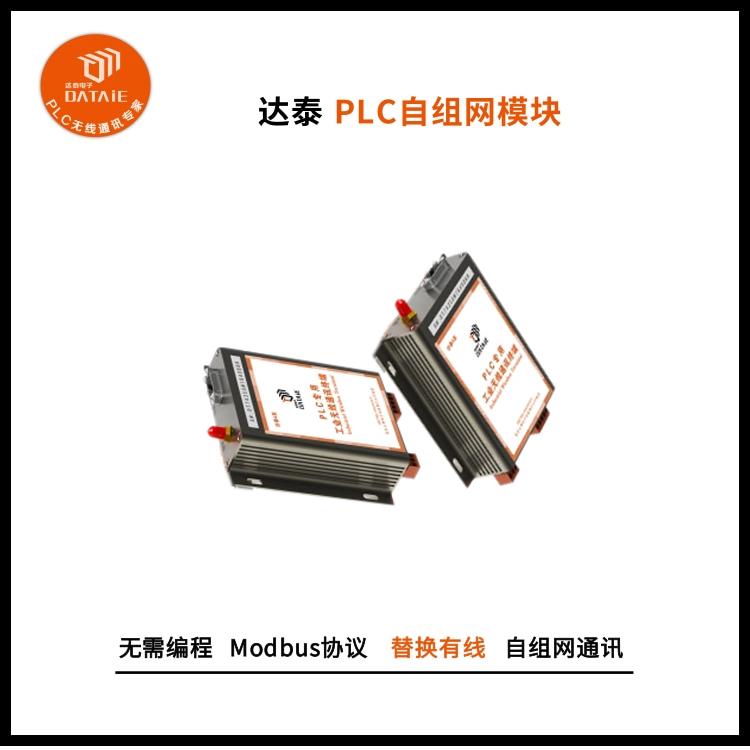

三、达泰日系PLC无线通讯终端--DTD435M
DTD435M是针对日系PLC的通讯特点而开发的专用工业级无线通讯产品，具有无需编程，不需要二次开发的特点，可以直接替代RS232/RS485等传统有线传输方式，为工厂解决布线的困扰。DTD435M可以穿墙绕射，集成EMI抗干扰滤波单元，经过了八年以上工业现场运行考验，可确保长期工作于恶劣环境及工业场合。
DTD435M内嵌Rs232/Rs485双接口，自适应三菱N：N协议、欧姆龙Host Link协议，台达及永宏等Modbus RTU协议。也可以与组态王、力控、MCGS昆仑通态等主流组态软件通讯，符合三菱编程协议；多台PLC之间进行通讯符合N:N协议和MODBUS协议。
PLC无线通信，485串口无线通信，无线MODBUS通信模块，组态无线连接plc，台达plc无线通信模块，485转无线，plc无线模块
■ 主 要 特 征:
◆ 直接代替有线RS485方案，实现无线组网通讯；
◆ 全数字无线加密方式，保证数据安全可靠；
◆ 支持标准串口协议：Modbus RTU协议、N:N协议；
◆ 无需更改程序，即插即用，自适应接口协议；
◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。
四、接线方式
1、台达PLC与达泰无线终端 DTD435MA 接线：
台达PLC的COM1口为Rs232接口，对应接入DTD435MA的Rs232接口。
2、触摸屏与达泰无线终端 DTD435MA 接线：
信捷触摸屏的Rs232接口接入DTD435MA的Rs232接口。
3、实物接线图：
五、触摸屏实现主站
1.打开“无线通讯调试.txp”程序
2.选择“设备”
3.选择通讯参数
4.将程序下载到触摸屏里面
PLC无线通信，485串口无线通信，无线MODBUS通信模块，组态无线连接plc，台达plc无线通信模块，485转无线，plc无线模块
六、台达PLC实现从站
1. PLC参数设置
将PLC和电脑连接成功，打开台达PLC编程软件，选择“设置—通信设置—自动侦测”
2.PLC程序说明
3.将程序下载到PLC里面
七、测试实例与结论
1、信捷触摸屏和台达PLC分别接1块DTD435MA-V384。
2、用触摸屏控制PLC的I/O输出，如果PLC上的对应指示灯点亮，表示通讯正常。
PLC无线通信，485串口无线通信，无线MODBUS通信模块，组态无线连接plc，台达plc无线通信模块，485转无线，plc无线模块
